微孔輕質(zhì)骨料
產(chǎn)品詳情
產(chǎn)品介紹
微孔輕質(zhì)骨料是我公司自主研制的經(jīng)高溫?zé)傻暮铣稍稀.a(chǎn)品具有耐火度高、強度高、體積密度低、導(dǎo)熱系數(shù)低等特點。

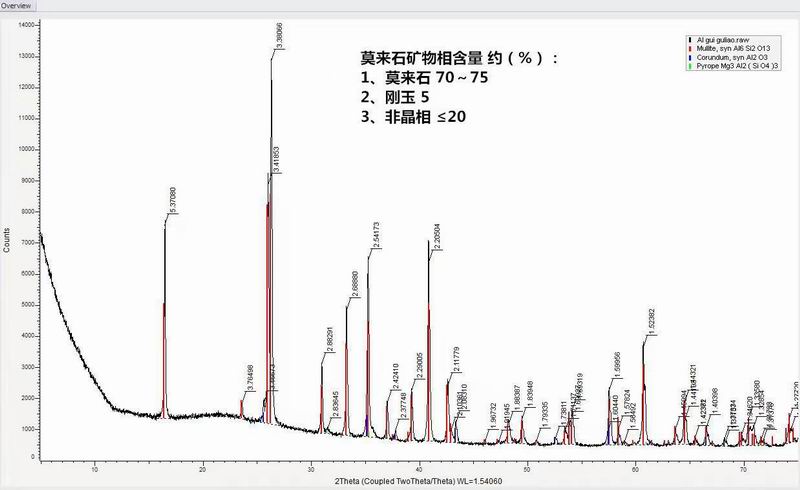

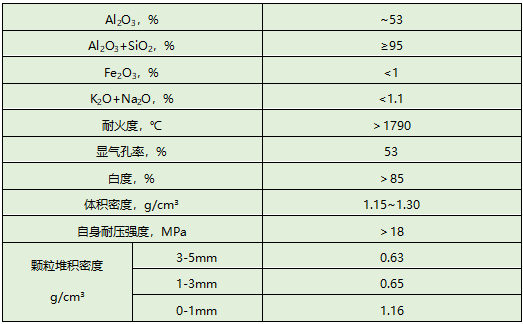

性能指標(biāo)
產(chǎn)品特點

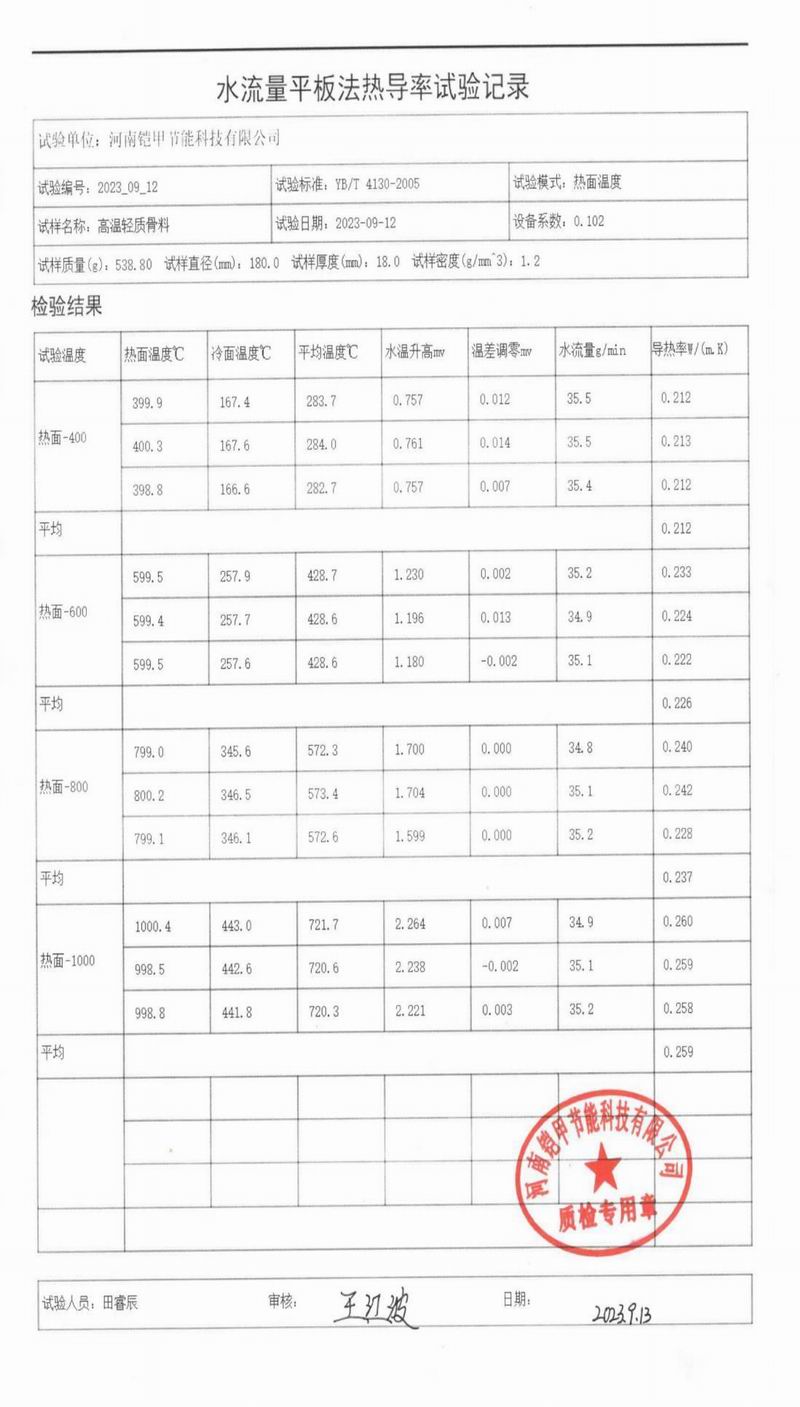

1.我公司自主研發(fā)生產(chǎn)的微孔輕質(zhì)骨料,自身強度高、耐火度高、導(dǎo)熱系數(shù)低。體積密度為1.15~1.3g/cm3,自身耐壓強度≥18MPa,800℃熱面導(dǎo)熱系數(shù)<0.26W/(m˙K)。
2.微孔輕質(zhì)骨料本身為開放氣孔,制作的輕質(zhì)澆注料不會出現(xiàn)骨料上浮,澆注體不會產(chǎn)生偏析,所以能夠制作出耐高溫、高強度、低導(dǎo)熱的輕質(zhì)澆注料。用傳統(tǒng)的閉合氣孔輕質(zhì)骨料雖然能夠制作體積密度較低的輕質(zhì)澆注料,但其施工性能差(在澆注過程中骨料易上浮,造成澆注體偏析);用傳統(tǒng)的開放氣孔輕質(zhì)骨料制作的輕質(zhì)澆注料,因受輕質(zhì)骨料自身強度低、導(dǎo)熱系數(shù)大的限 制,無法做出耐高溫、高強度、低導(dǎo)熱的輕質(zhì)澆注料。
3.在傳統(tǒng)部分重質(zhì)磚生產(chǎn)工藝過程中用微孔輕質(zhì)骨料25~60%替換原用的重質(zhì)骨料,體積密度由2.3g/cm3以上降到1.8g/cm3以下,在保證強度以及高溫性能不降低的同時,可以大幅度降低導(dǎo)熱系數(shù),提高保溫效果。
4.該產(chǎn)品的Fe2O3含量較低,可適用于還原性氣氛的工業(yè)窯爐(如炭素焙燒爐或煅燒爐、石化行業(yè)窯爐等)。
應(yīng)用場景
1.用本品可以作出長期工作溫度達到1500℃的輕質(zhì)高強低導(dǎo)熱澆注料。密度為1.4~1.8g/cm3,耐壓強度達到18~60MPa,導(dǎo)熱系數(shù)0.35~0.6W/(m·K)??梢院芎玫氖褂萌缦聢鼍埃轰摪?、中間包永 久層及其包蓋;加熱爐工作層;大型冶煉爐的保溫層;回轉(zhuǎn)窯的工作層等。
2.用本產(chǎn)品可以徹底顛覆傳統(tǒng)輕質(zhì)磚的生產(chǎn)工藝:任何一個重質(zhì)磚工廠都可以在不添加任何設(shè)備的前提下,只需在制磚工藝中用本產(chǎn)品部分代替原有的重質(zhì)骨料,就可生產(chǎn)出高強度、低導(dǎo)熱的高 檔輕質(zhì)磚。密度為0.9~1.8g/cm3,耐壓強度達到5~80MPa,導(dǎo)熱系數(shù)僅為0.2~0.6W/(m·K)??梢詰?yīng)用在各類回轉(zhuǎn)窯的保溫層及部分工作層、水泥窯的預(yù)熱器、三次風(fēng)管等工作層、熱風(fēng)爐的工作層、各類豎爐的工作層等等。克服了傳統(tǒng)輕質(zhì)磚的生產(chǎn)工藝生產(chǎn)效率低下、不環(huán)保、不能批量生產(chǎn)高強度輕質(zhì)磚的問題。
3.還可以應(yīng)用于復(fù)合磚的復(fù)合層。復(fù)合磚的復(fù)合層需要低導(dǎo)熱,但同時又需要比較高的強度,用本產(chǎn)品代替原本傳統(tǒng)重質(zhì)骨料就可以生產(chǎn)出導(dǎo)熱系數(shù)低至0.5W/(m·K)以下的產(chǎn)品。
